1 网络概述

独立容器网络：none host
- none 网络最为安全，只有 localback 接口
- host 网络只和物理机相连，保证跟物理机相连的网络效率跟物理机完全一样（网络协议栈与主机名）
容器间的网络：bridge docker bridge详解
- docker 启动时默认会有一个 docker0 网桥，该网桥就是桥接模式的体现
- 用户也可以自建 bridge 网络，建立后 dokcer 也会创建一个网桥
跨主机的容器间的网络：macvlan overlay
第三方网络：flannel weave calic

2 docker0

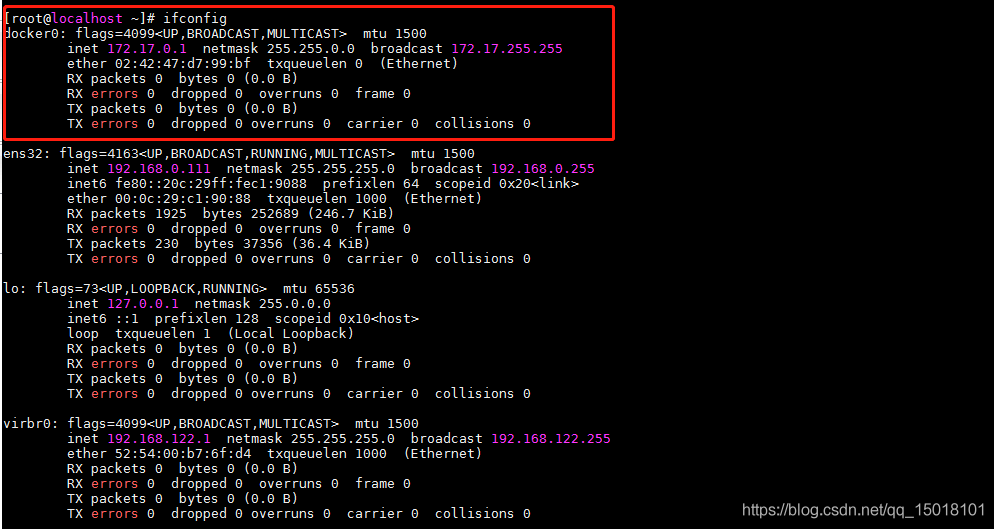

安装了 docker 的系统，使用 ifconfig 可以查看到 docker0 设备，docker 守护进程就是通过 docker0 为容器提供网络连接的各种服务

在这里插入图片描述

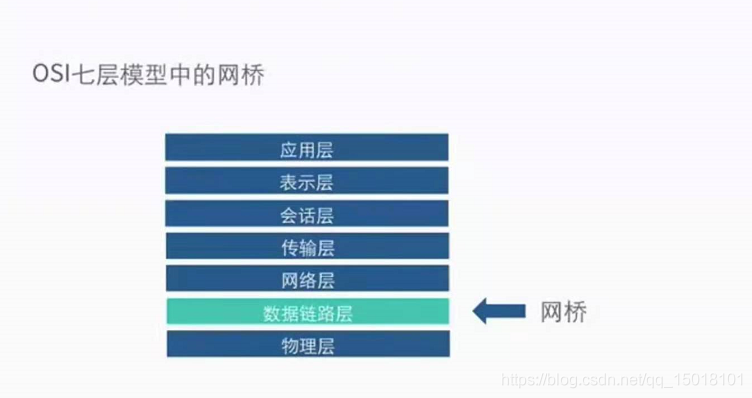

docker0 实际上是 linux 虚拟网桥（交换机)

网桥是数据链路层的设备，它通过 mac 地址来对网络进行划分，并且在不同的网络之间传递数据

linux 虚拟网桥的特点：

可以设置 ip 地址（二层的网桥可以设置三层的 ip 地址）
相当于拥有一个隐藏的虚拟网卡

在这里插入图片描述

docker0 的地址划分：

IP：172.17.0.1（各版本可能不同）子网掩码：255.255.0.0
MAC：02:42:00:00:00:00 到 02:42:ff:ff:ff:ff（各版本可能不同）
总共提供了 65534 个地址

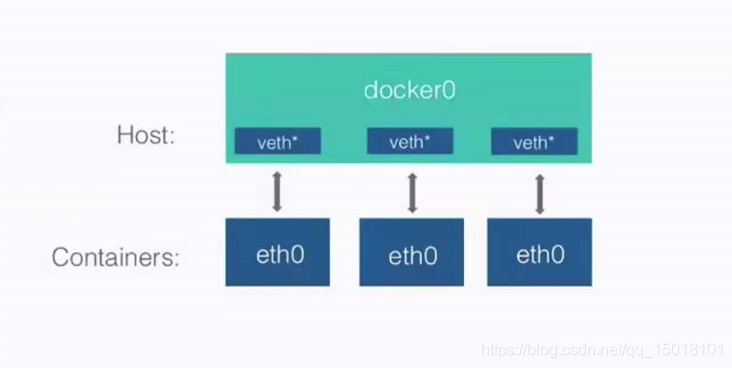

每当一个容器启动时，docker 守护进程会创建网络连接的两端，一端在容器内创建 eth0 网卡，另一端在 dokcer0 网桥中开启一个端口 veth*

在这里插入图片描述

查看网桥设备需要预先安装 bridge-utils 软件包

[root@localhost ~]# yum install -y bridge-utils
[root@localhost ~]# brctl show
bridge name     bridge id               STP enabled     interfaces
docker0         8000.024247d799bf       no
virbr0          8000.525400b76fd4       yes             virbr0-nic

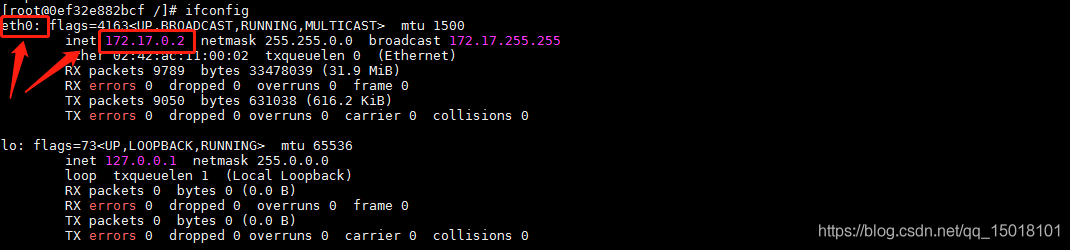

开启一个容器，查看网络设置：

[root@localhost ~]# docker run -it --name nwt1 centos /bin/bash
[root@0ef32e882bcf /]# ifconfig
bash: ifconfig: command not found
[root@0ef32e882bcf /]# yum install -y net-tools
[root@0ef32e882bcf /]# ifconfig

在这里插入图片描述

再查看一下网桥

[root@localhost ~]# brctl show

在这里插入图片描述

[root@localhost ~]# ifconfig

在这里插入图片描述

2.1 自定义 docker0

当默认 docker0 的 ip 或者网段与主机环境发生冲突时，可以修改 docker0 的地址和网段来进行自定义

# ifconfig docker0 IP netmask NETMASK
[root@localhost ~]# ifconfig docker0 192.168.200.1 netmask 255.255.255.0
[root@localhost ~]# ifconfig

在这里插入图片描述

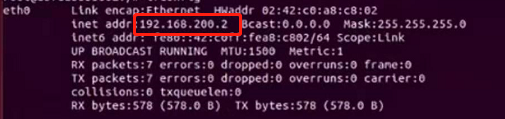

[root@localhost ~]# systemctl restart docker
[root@localhost ~]# docker run -it centos /bin/bash
[root@a5c6ebf79340 /]# yum install -y net-tools
[root@a5c6ebf79340 /]# ifconfig

在这里插入图片描述

2.2 自定义虚拟网桥

添加虚拟网桥

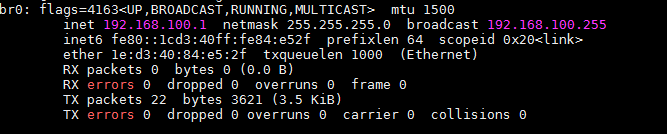

[root@localhost ~]# brctl addbr br0
[root@localhost ~]# ifconfig br0 192.168.100.1 netmask 255.255.255.0
[root@localhost ~]# ifconfig

在这里插入图片描述

修改 docker 守护进程的配置

[root@localhost ~]# vim /lib/systemd/system/docker.service
ExecStart=/usr/bin/dockerd -b=br0
[root@localhost ~]# systemctl daemon-reload
[root@localhost ~]# systemctl restart docker
[root@localhost ~]# ps -ef | grep docker
root       4156      1  1 14:06 ?        00:00:00 /usr/bin/dockerd -b=br0
root       4161   4156  0 14:06 ?        00:00:00 docker-containerd --config /var/run/docker/containerd/containerd.toml
root       4263   1558  0 14:06 pts/0    00:00:00 grep --color=auto docker

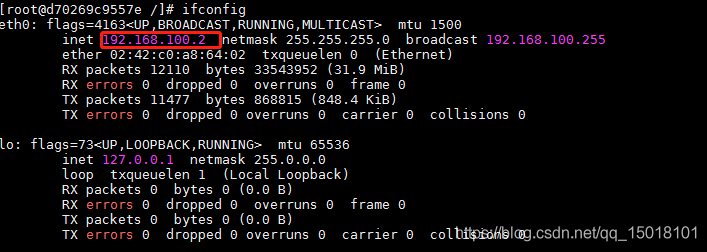

启动一个测试容器

[root@localhost ~]# docker run -it --name nwt3 centos /bin/bash
[root@d70269c9557e /]# yum install -y net-tools
[root@d70269c9557e /]# ifconfig

在这里插入图片描述

3 同一宿主机间容器的连接

允许单台主机内所有容器互联（默认情况）
拒绝容器间连接
允许特定容器间的连接

3.1 允许容器互联

–icc=true 默认为 true，即允许同一宿主机下所有容器之间网络连通

[root@localhost ~]# docker run -itd --name test1 busybox /bin/sh
7ec641b21b66b6472f4e92cfaa7f9c0674c4322a5265a05e272ae180b0d4687c
[root@localhost ~]# docker exec test1 ifconfig eth0
eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:02
          inet addr:172.17.0.2  Bcast:172.17.255.255  Mask:255.255.0.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:8 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:648 (648.0 B)  TX bytes:0 (0.0 B)

[root@localhost ~]# docker run -itd --name test2 busybox /bin/sh
fee0ff3e7f82cd1fa06eea11d850251931dff4dff2f0c7ee3e5a9904532beeb6
[root@localhost ~]# docker exec test2 ping 172.17.0.2 -c 4
PING 172.17.0.2 (172.17.0.2): 56 data bytes
64 bytes from 172.17.0.2: seq=0 ttl=64 time=0.133 ms
64 bytes from 172.17.0.2: seq=1 ttl=64 time=0.136 ms
64 bytes from 172.17.0.2: seq=2 ttl=64 time=0.264 ms
64 bytes from 172.17.0.2: seq=3 ttl=64 time=0.163 ms

--- 172.17.0.2 ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 0.133/0.174/0.264 ms

容器的 ip 是不可靠的连接

可以使用 –link 选项来连接两个容器

docker run --link=[CONTAINER_NAME]:[ALIAS] [IMAGE] [COMMAND]

–link 后面的 test3 指连接到 test3 容器，nt 是为 test3 创建了一个别名

新建两个容器进行测试

[root@localhost ~]# docker run -itd --name test3 busybox /bin/sh
1fd4e373dba17fdf1fa93121e08ea2f1f32d8f4116339c072a72a73574b0926f
[root@localhost ~]# docker run -itd --name test4 --link=test3:nt  busybox /bin/sh
c04b9b759bd4cc9af54000a742df58c8369a7f1bfc8862a8325481f1d61db135
[root@localhost ~]#
[root@localhost ~]# docker exec test4 ping nt -c 4
PING nt (172.17.0.4): 56 data bytes
64 bytes from 172.17.0.4: seq=0 ttl=64 time=0.256 ms
64 bytes from 172.17.0.4: seq=1 ttl=64 time=0.196 ms
64 bytes from 172.17.0.4: seq=2 ttl=64 time=0.164 ms
64 bytes from 172.17.0.4: seq=3 ttl=64 time=0.148 ms

--- nt ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 0.148/0.191/0.256 ms

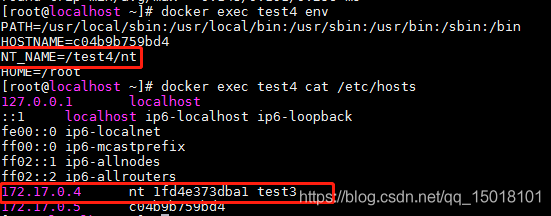

–link 选项对容器做了如下改变：

修改了 env 环境变量
修改了 hosts 文件

[root@localhost ~]# docker exec test4 env
[root@localhost ~]# docker exec test4 cat /etc/hosts

在这里插入图片描述

删除之前使用的 test1 与 test2 容器，这两个容器占用的 ip 释放，重启 test3 后，使用最新的 ip 地址

[root@localhost ~]# docker rm -f test1
test1
[root@localhost ~]# docker rm -f test2
test2
[root@localhost ~]# docker restart test3
test3
[root@localhost ~]# docker exec test3 ifconfig eth0
eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:02
          inet addr:172.17.0.2  Bcast:172.17.255.255  Mask:255.255.0.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:8 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:648 (648.0 B)  TX bytes:0 (0.0 B)

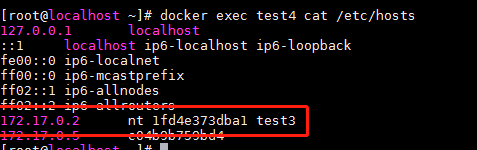

可以看到随着 test3 的 ip 地址发生改变，test4 容器中的 hosts 文件也随之改变

[root@localhost ~]# docker exec test4 cat /etc/hosts

在这里插入图片描述

3.2 拒绝容器互联

修改守护进程的启动选项：–icc=false

[root@localhost ~]# vim /lib/systemd/system/docker.service
ExecStart=/usr/bin/dockerd   --icc=false
[root@localhost ~]# systemctl daemon-reload
[root@localhost ~]# systemctl restart docker

新建两个容器进行测试，可以看到无法 ping 通

[root@localhost ~]# docker run -itd --name test10 busybox /bin/sh
700f026459206531b0fda811a43bc12af2f0815dc695f317a1f52939bfada2a1
[root@localhost ~]# docker run -itd --name test11 busybox /bin/sh
792cc31481739e1b2537597bc54c76737333bf95412dac2209e050f35d276dd4
[root@localhost ~]# docker exec test10 ifconfig eth0
eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:06
          inet addr:172.17.0.6  Bcast:172.17.255.255  Mask:255.255.0.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:8 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:648 (648.0 B)  TX bytes:0 (0.0 B)

[root@localhost ~]# docker exec test11 ping 172.16.0.6
^C

3.3 允许特定容器间的连接

修改守护进程选项：

–icc=false
–iptables=true # 允许 docker 容器配置添加到 linux 的 iptables 设置中
–link

只有设置了 –link 的两个容器间才可以互通

[root@localhost ~]# vim /lib/systemd/system/docker.service
ExecStart=/usr/bin/dockerd   --icc=false --iptables=true
[root@localhost ~]# systemctl daemon-reload
[root@localhost ~]# systemctl restart docker

新建两个容器进行验证

[root@localhost ~]# docker run -itd --name test21  busybox /bin/sh
77f56db227acaa590f729c12a4852d3131f1729851ea8c613a670effbfa512ad

[root@localhost ~]# docker run -itd --name test22 --link=test21:nt busybox /bin/sh
f4e346387588198cafcfd1d6a2c330a20375b746d05c08bf06e100f9af294a9e

[root@localhost ~]# docker exec test22 ping nt -c 4
PING nt (172.17.0.2): 56 data bytes
64 bytes from 172.17.0.2: seq=0 ttl=64 time=0.201 ms
64 bytes from 172.17.0.2: seq=1 ttl=64 time=0.164 ms
64 bytes from 172.17.0.2: seq=2 ttl=64 time=0.195 ms
64 bytes from 172.17.0.2: seq=3 ttl=64 time=0.188 ms

--- nt ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 0.164/0.187/0.201 ms

[root@localhost ~]# docker exec test22 ifconfig eth0
eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:03
          inet addr:172.17.0.3  Bcast:172.17.255.255  Mask:255.255.0.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:14 errors:0 dropped:0 overruns:0 frame:0
          TX packets:6 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:1124 (1.0 KiB)  TX bytes:476 (476.0 B)

[root@localhost ~]# docker exec test21 ping 172.17.0.3 -c 4
PING 172.17.0.3 (172.17.0.3): 56 data bytes
64 bytes from 172.17.0.3: seq=0 ttl=64 time=0.181 ms
64 bytes from 172.17.0.3: seq=1 ttl=64 time=0.168 ms
64 bytes from 172.17.0.3: seq=2 ttl=64 time=0.109 ms
64 bytes from 172.17.0.3: seq=3 ttl=64 time=0.226 ms

--- 172.17.0.3 ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 0.109/0.171/0.226 ms

以上
